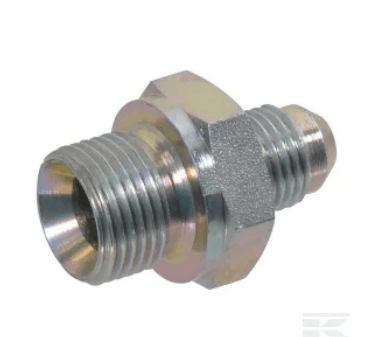

Union male UNF/BSP 3/4 - 1/2
Réf :
RIB1208
Marque non renseignée
Unité
A l’unité
Détails du produit
Pour les tuyaux avec un bord bridé à 37º (74º) et les tuyaux avec un raccord J.I.C. UNF / conformément à la norme SAE I 514. Le filetage de raccordement du côté du cône 37º est UNF conformément à la norme ANSI

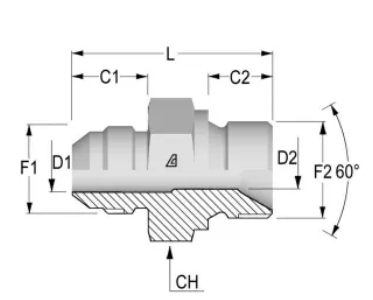

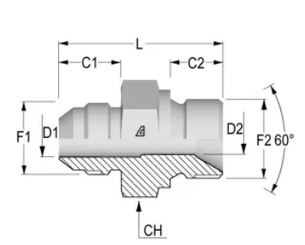

Forme
Droit
C2Dimensions du corps
14 mm
Type de raccord n°1
Filetage
Type de raccord n°1 - mâle/femelle
Mâle
C1Longueur raccord n°1
16,68 mm
F1Diamètre de filetage du raccord n°1
1/2 Inch
Type de filetage du raccord n°1
BSP
CHRaccord n°1, taille de clé
27.0 mm
Type de raccord n°2
Filetage
Type de raccord n°2 - mâle/femelle
Mâle
F2Diamètre de filetage raccord n°2
3/4 Inch
Type de filetage raccord n°2
UNF
Diamètre de tuyau
12 mm
D1 D2Diamètre intérieur
11,09 mm
9,93 mm
LLongueur
42 mm
Pression de service maximale
310 bar
Stock
En stock
