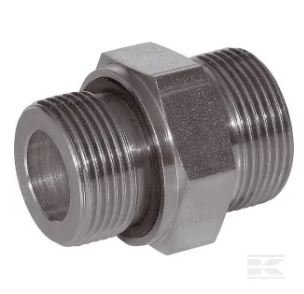

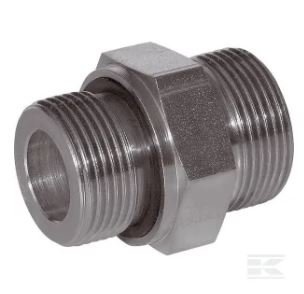

Raccord 12L - M18

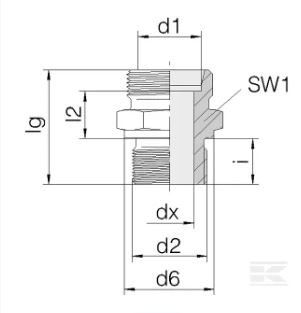

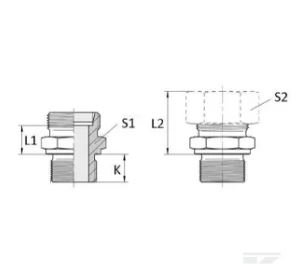

Unité A l’unité Description détaillée Raccords droits à visser GES-Metric Points forts Réduction du risque de fuites Détails du produit Se raccorde directement à un presse-étoupe métrique ou à un raccord pré-assemblé- Résistance multiple à la corrosion- Flexible hydraulique Tuyaux hydrauliques Forme Droit Type de raccord n°1 Bague coupante Type de raccord n°1 - mâle/femelle Mâle Diamètre raccord n°1 12 mm d2Diamètre de filetage du raccord n°1 M18 d2Diamètre de filetage du raccord n°1 18 mm KLongueur du filetage du raccord n°1 12 mm d2Pas de vis raccord n°1 1.50 mm Type de filetage du raccord n°1 Métrique Raccord n°1, taille hexagonale 23 mm S1Raccord n°1, taille de clé 24.0 mm Type de raccord n°2 Filetage Type de raccord n°2 - mâle/femelle Mâle d1Diamètre de filetage raccord n°2 M18 d1Pas de vis raccord n°2 1.50 mm Type de filetage raccord n°2 Métrique S2Taille de clé de raccordement n°2 22.0 mm L2Distance du centre à l’extrémité du raccord 27 mm L1Distance du centre à l’extrémité du raccord n°2 12,5 mm Diamètre de tuyau 12 mm Norme DIN 2353 228 3852 2401 Norme ISO 228 Diamètre intérieur 9 mm Longueur 31,5 mm Traitement de surface Zinc Nickel Pression de service maximale 400 bar Série 12L Couple de serrage max. 100 N·m
