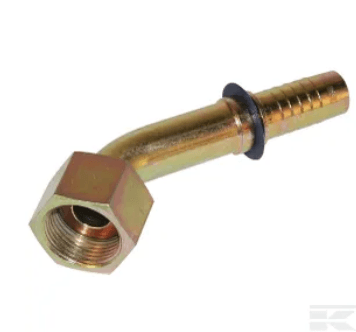

Raccord DN08-11/16 ORFS 45°

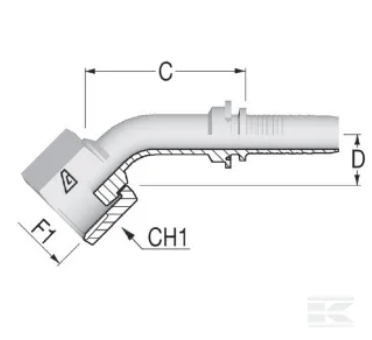

Unité A l’unité Détails du produit Joint circulaire Forme Coude Type de raccord n°1 Écrou tournant Type de raccord n°1 - mâle/femelle Femelle Type de raccord n°1 ORFS F1Diamètre de filetage du raccord n°1 11/16 Inch Type de filetage du raccord n°1 UNF CH1Raccord n°1, taille de clé 22.0 mm Type de raccord n°2 Extrémité de tuyau Type de raccord n°2 - mâle/femelle Mâle Diamètre du raccord n°2 5/16 Inch Diamètre du raccord n°2 8 mm CDistance du centre de connexion à l’insert 46,3 mm DDistance du centre à l’extrémité du raccord n°2 12 mm Angle 45 ° Matériau Acier Traitement de surface Zingué Passivé blanc Référence d’origine H1222443-05060M Raccordement Écrou femelle tournant UNF étanchéité à fond plat (ORFS) dB(A) Adaptable sur Uniquement étanchéité à fond plat Joint À l'aide d'un joint torique en caoutchouc NBR 90° shore sur le raccord
