Raccord 10L - 1/2 BSP

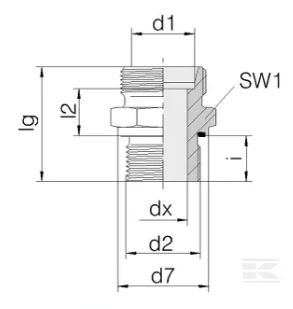

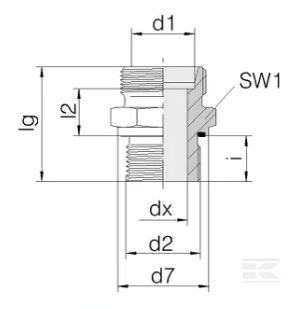

Unité A l’unité Points forts Réduction du risque de fuites Détails du produit Se raccorde directement à un presse-étoupe métrique ou à un raccord pré-assemblé- Résistance multiple à la corrosion- Flexible hydraulique Tuyaux hydrauliques - Ne pas utiliser pour le tuyau 4 couches HDR (4SP) Avantages Faible risque de fuite Forme Droit Type de raccord n°1 Bague coupante Type de raccord n°1 - mâle/femelle Mâle Diamètre raccord n°1 10 mm Diamètre de filetage du raccord n°1 M16 iLongueur du filetage du raccord n°1 14 mm Pas de vis raccord n°1 1.50 mm Type de filetage du raccord n°1 BSP d7Raccord n°1, taille hexagonale 26,9 mm SW1Raccord n°1, taille de clé 27.0 mm Type de raccord n°2 Bague d’étanchéité Type de raccord n°2 - mâle/femelle Mâle d2Diamètre de filetage raccord n°2 1/2 Inch raccord n° 2 nombre de filet au pouce 14 Type de filetage raccord n°2 BSP Taille de clé de raccordement n°2 19.0 mm Distance du centre à l’extrémité du raccord 28 mm Distance du centre à l’extrémité du raccord n°2 13 mm d1Diamètre de tuyau 10 mm Norme DIN 2353 228 3852 2401 Norme ISO 228 dxDiamètre intérieur 8 mm lgLongueur 34 mm Traitement de surface Zinc Nickel Pression de service maximale 400 bar Matériau d'étanchéité Caoutchouc nitrile [NBR] Série 10L Couple de serrage max. 100 N·m
