Coupleur à clapet mâle 1/4 BSP

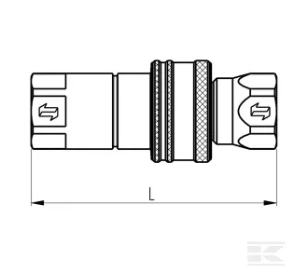

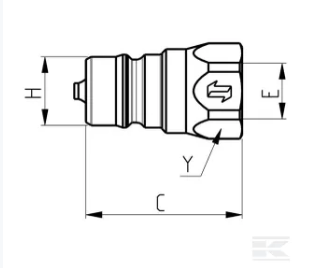

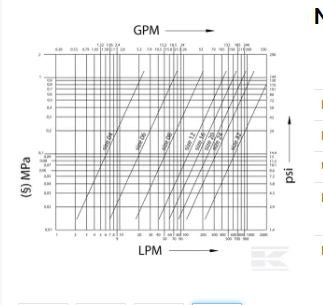

Unité A l’unité Points forts Accouplement simple avec un ressort très léger dans le manchon d'accouplement Détails du produit Ne peut être connecté sous pression Fluides à base d'huile minérale Actionnement axial du manchon de verrouillage vers l'arrière (simple effet) Pièces contraintes trempées par induction Pas de fonction de rupture Grand nombre de billes de verrouillage Forme Droit Dimensions du corps 1/4 Inch Dimensions du corps 6,3 mm Type de raccord n°1 Raccord rapide Type de raccord n°1 - mâle/femelle Mâle Diamètre raccord n°1 0,56 Inch HDiamètre raccord n°1 14,1 mm Diamètre de filetage du raccord n°1 1/4 Inch Type de filetage du raccord n°1 BSP Raccord n°1, taille hexagonale 0,75 Inch YRaccord n°1, taille hexagonale 19 mm Type de raccord n°2 Filetage Type de raccord n°2 - mâle/femelle Femelle EDiamètre de filetage raccord n°2 1/4 Inch raccord n° 2 nombre de filet au pouce 19 Type de filetage raccord n°2 BSPP Raccordable sous pression Non Norme ISO 1179-1 Débit à 2 bars 15 l/min Diamètre extérieur 0,83 Inch Diamètre extérieur 21 mm CLongueur 34,7 mm Longueur totale 1,37 Inch LLongueur totale 61 mm Matériau Acier Traitement de surface Chromé Pression de service 350 bar Température de service maximale 125 °C Température de service min. -25 °C Type de verrouillage du raccord rapide Billes radiales Type de raccordement rapide Gaine rétractable Type de déconnexion rapide Gaine rétractable Matériau d'étanchéité Caoutchouc nitrile [NBR] Série NV Type de soupape Soupape à disque Poids 38,3 gr
