Coude femelle nu Ø17
Réf :
CELAG17NE
Marque non renseignée
Unité
A l’unité
Domaine d'application
flexible hydraulique
Conduites hydrauliques
Raccords à bague coupante, système métrique français (GAZ)
Caractéristiques
Raccord à bague coupante et fonctionnalité parfaits.
Angle du cône
24 °
Type de raccord n°1
Filetage
Type de raccord n°1 - mâle/femelle
Femelle
Diamètre de filetage du raccord n°1
M24
Pas de vis raccord n°1
1.50 mm
S2Raccord n°1, taille de clé
30.0 mm
Type de raccord n°2
Filetage
Type de raccord n°2 - mâle/femelle
Mâle
Longueur de filetage raccord n°2
18 mm
Taille de clé de raccordement n°2
24.0 mm

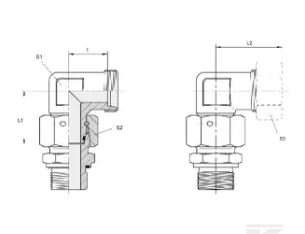

LDistance du centre de connexion à l’insert
41,5 mm
L1Distance du centre à l’extrémité du raccord n°2
33,5 mm
Diamètre de tuyau
16,75 mm
Angle
90 °
Traitement de surface
Zinc
Nickel
Pression de service maximale
400 bar
Traîtement de surface
Zinc / Nickel
Stock
En stock
