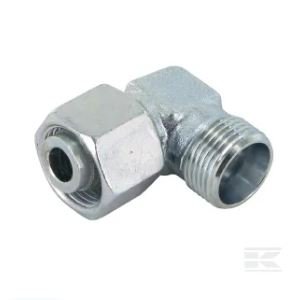

Coude femelle nu Ø13
Réf : CELAG13NE
Marque non renseignée
Unité
A l’unité
Domaine d'application
flexible hydraulique
Conduites hydrauliques
Raccords à bague coupante, système métrique français (GAZ)
Caractéristiques
Raccord à bague coupante et fonctionnalité parfaits.
Angle du cône
24 °
Type de raccord n°1
Filetage
Type de raccord n°1 - mâle/femelle
Femelle
Diamètre de filetage du raccord n°1
M20
Pas de vis raccord n°1
1.50 mm
S2Raccord n°1, taille de clé
27.0 mm
Type de raccord n°2
Filetage
Type de raccord n°2 - mâle/femelle
Mâle
Longueur de filetage raccord n°2
16 mm
Taille de clé de raccordement n°2
19.0 mm

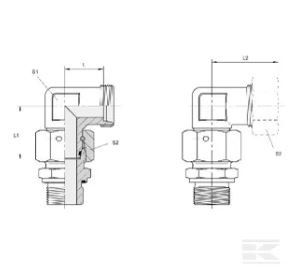

LDistance du centre de connexion à l’insert
38,5 mm
L1Distance du centre à l’extrémité du raccord n°2
32,5 mm
Diamètre de tuyau
13,25 mm
Angle
90 °
Traitement de surface
Zinc
Nickel
Pression de service maximale
400 bar
Traîtement de surface
Zinc / Nickel
Stock
En stock
